管道工程中角向補償器的應用有哪些
2019-9-4 15:23:06??????點擊：
做管道工程的人都知道在管道工程應用中離不了補償器，但說起補償器的原理和作用，又有很多人對此存有些較為模糊的認識，在此，我給大家詳細介紹一下，不足之處多見諒。所謂補償器，原理上是補償管線因溫度變化而伸長或縮短的配件，熱力管線上所利用的主要有波形補償器和波紋管兩種。

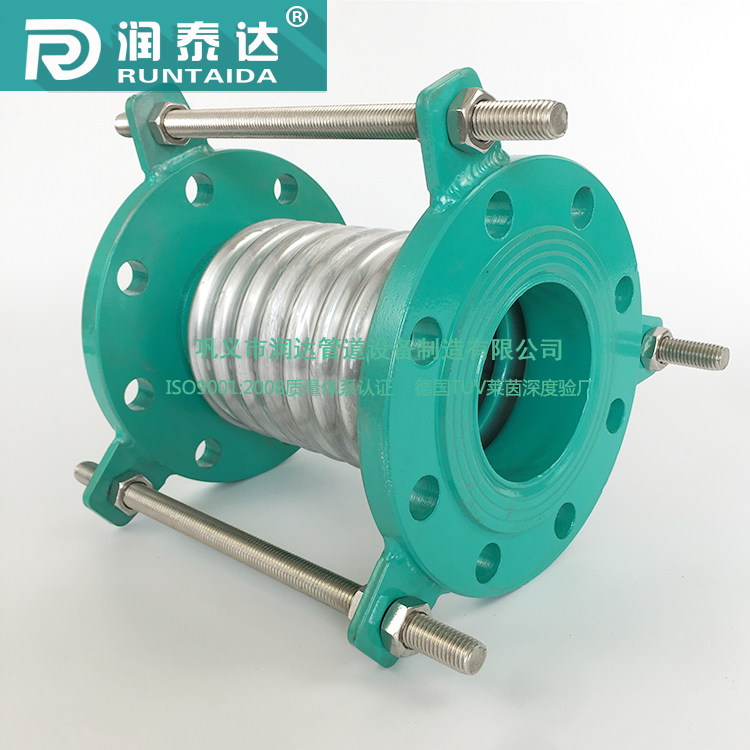

其實，補償器習慣上也叫膨脹節，或是伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振，在現代工業中用途廣泛。
角向型補償器由接管，波紋管以及與接管相連的一對鉸鏈構成。它只能吸收單平面的角向位移。吸收位移時應有兩個或者三個角向補償器組合使用，同時鉸鏈具有承受內壓推力能力。
工作溫度≤420℃，疲勞壽命1000次。
角向型補償器對管架設計有嚴格的要求：
角向型補償器宜兩個或三個為一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定管架之間，只允許安裝一個橫向型補償器或一組角向型補償器。此時平面鉸鏈銷的軸線必須垂直于彎曲管段形成的平面（萬向鉸鏈補償器不受此限制）。 裝有一組鉸鏈補償器的管段，其平面導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離，△X是整個垂直管段的熱膨脹量。
其實，補償器習慣上也叫膨脹節，或是伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振，在現代工業中用途廣泛。
補償器可有效的吸收管道震動和膨脹量。
角向型補償器由接管，波紋管以及與接管相連的一對鉸鏈構成。它只能吸收單平面的角向位移。吸收位移時應有兩個或者三個角向補償器組合使用，同時鉸鏈具有承受內壓推力能力。
工作溫度≤420℃，疲勞壽命1000次。
角向型補償器對管架設計有嚴格的要求：
角向型補償器宜兩個或三個為一組配套使用，用以吸收管道的橫向位移，對Z形和L形管段兩個固定管架之間，只允許安裝一個橫向型補償器或一組角向型補償器。此時平面鉸鏈銷的軸線必須垂直于彎曲管段形成的平面（萬向鉸鏈補償器不受此限制）。 裝有一組鉸鏈補償器的管段，其平面導向架的間隙ε亦可按上式計算。但是L長度應為兩補償器鉸鏈軸之間的距離，△X是整個垂直管段的熱膨脹量。
